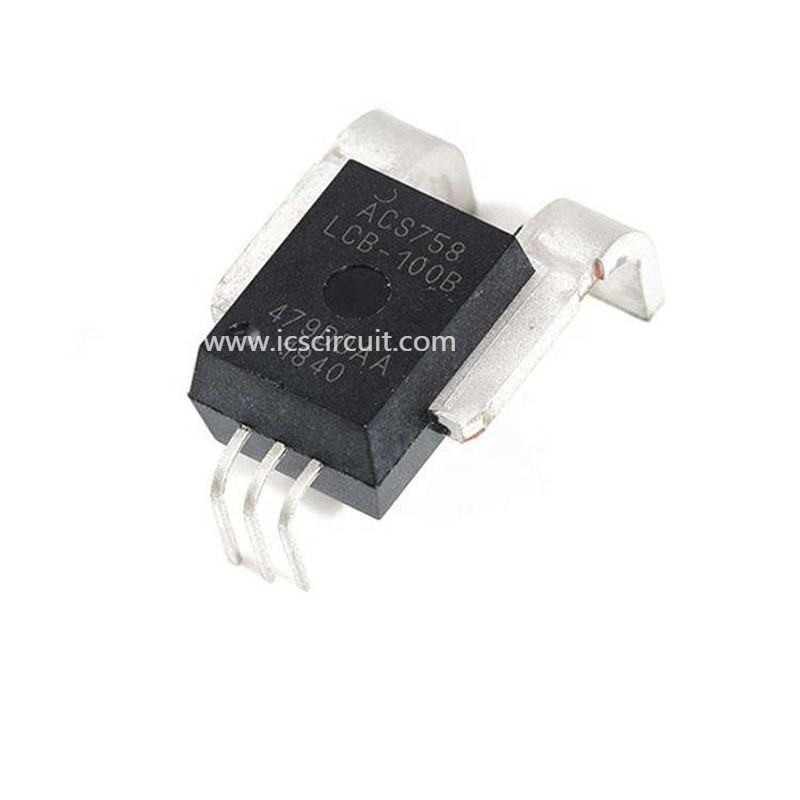

зала ACS758LCB-100B-PFF-T датчика обломока 100A IC регулятора 120kHz настоящая

Тип обломока AC/DC IC ЗАЛЫ ДАТЧИКА ACS758LCB-100B-PFF-T 100A НАСТОЯЩИЙ

Особенности и преимущества

▪Ведущее в отрасли представление шума через собственнические методы дизайна усилителя и фильтра

▪Интегрированный экран значительно уменьшает конденсаторную связь от настоящего проводника для того чтобы умереть должный к высоким сигналам dV/dt, и предотвращает смещенное смещение в на стороне высокого давления, высоковольтные применения

▪Улучшение ошибки суммарного производства через отделку увеличения и смещения над температурой

▪Размер небольшого пакета, с легкой устанавливая возможностью

▪Монолитовый Hall IC для высокой надежности

▪Ультра-низкие потери электропитания: сопротивление проводника 100 μΩ внутреннее

▪Гальваническая изоляция позволяет пользе в экономический, на стороне высокого давления настоящий воспринимать в высоковольтных системах

▪3,0 до 5,5 v, одиночная деятельность поставки

▪ширина полосы частот 120 КГц типичная

▪3 μs вывели наружу время восхода в ответ на течение входного сигнала шага

▪Напряжение тока выхода пропорциональное к течениям AC или DC

▪Фабрик-уравновешенный для точности

▪Весьма напряжение тока выхода конюшни смещенное

▪Почти нул магнитных гистерезисов

Описание

Семья Allegro® ACS758 настоящего датчика ICs обеспечивает экономические и точные решения для воспринимать AC или DC настоящий. Типичные применения включают управление мотора, обнаружение и управление нагрузки, электропитание и управление конвертера DC-к-DC, управление инвертора, и обнаружение неисправностей перегрузок по току. Прибор состоит из точности, цепи Hall низко-смещения линейной с медным путем кондукции расположенным около плашки. Приложенный настоящий пропускать через этот медный путь кондукции производит магнитное поле которое новообращенные Hall IC в пропорциональное напряжение тока. Точность прибора оптимизирована через близость магнитного сигнала к датчику Hall. Точное, пропорциональное напряжение тока выхода обеспечено низко-смещением, тяпк-стабилизировало BiCMOS Hall IC, которое программируют для точности на фабрике.

Изготовитель	Аллегро микросистемы, LLC
Серия	Автомобильный, AEC-Q100
Упаковка	Трубка
Состояние части	Не для новых дизайнов
Для измерять	AC/DC
Тип датчика	Эффект Холла, незамкнутая сеть
Настоящий - воспринимающ	100A
Количество каналов	1
Выход	Ratiometric, напряжение тока
Чувствительность	20mV/A
Частота	DC | 120kHz
Линеарности	±1.25%
Точность	±2.4%
Напряжение тока - поставка	3 V | 5,5 V
Время на ответ	4µs
Питание током (Макс)	13.5mA
Рабочая температура	-40°C | 150°C
Поляризация	Двухнаправленный
Устанавливать тип	Через отверстие
Пакет/случай	Руководства сформированные 5-CB, PFF
