Регистр IC автобуса этапа обломока 8 IC регулятора CMOS откалывает 74HC4094D 653

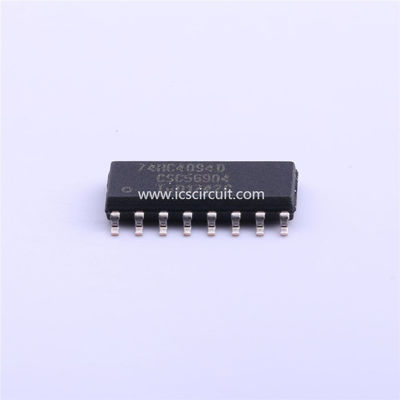

74HC4094D, 653 обломок IC регистра автобуса перенос-и-магазина 8 этапов

ОБЩЕЕ ОПИСАНИЕ

74HC/HCT4094 высокоскоростные приборы CMOS Si-ворот и штырь совместимый с «4094" из серии «4000B». Они определены в согласии с но. 7A JEDEC стандартным. 74HC/HCT4094 8 сдвиговых регистров этапа серийных имея защелку хранения связанную с каждым амортизированным этапом для данных по постробирования от серийного входного сигнала (d) к параллельному 3 выходам государства (QP0 к QP7). Параллельные выходы могут быть соединены сразу с общими автобусными линиями. Данные перенесены на положительн-идя переходы часов (CP). Данные в каждом этапе сдвигового регистра возвращены к регистру хранения когда входной сигнал строба (STR) ВЫСОК. Данные в регистре хранения кажутся на выходы когда выход включает сигнал входного сигнала (OE) ВЫСОК. 2 серийных выхода (QS1 и QS2) доступны для каскадировать нескольк «4094" приборы. Данные доступны на QS1 на положительн-идя краях часов позволить высокоскоростной деятельности в каскадированных системах в которых время восхода часов быстро. Такая же серийная информация доступна на QS2 на следующем отрицательн-идя крае часов и для каскадировать «4094" приборы когда время восхода часов медленно.

ПРИМЕНЕНИЯ

• Сериал-к-параллельное преобразование данных

• Регистр удерживания дистанционного управления
