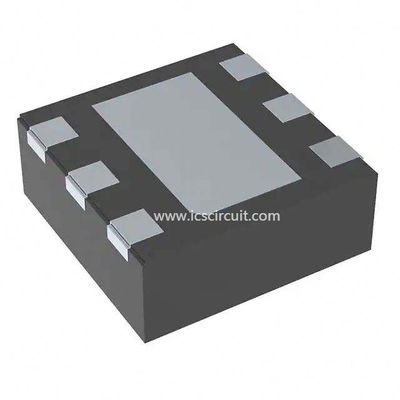

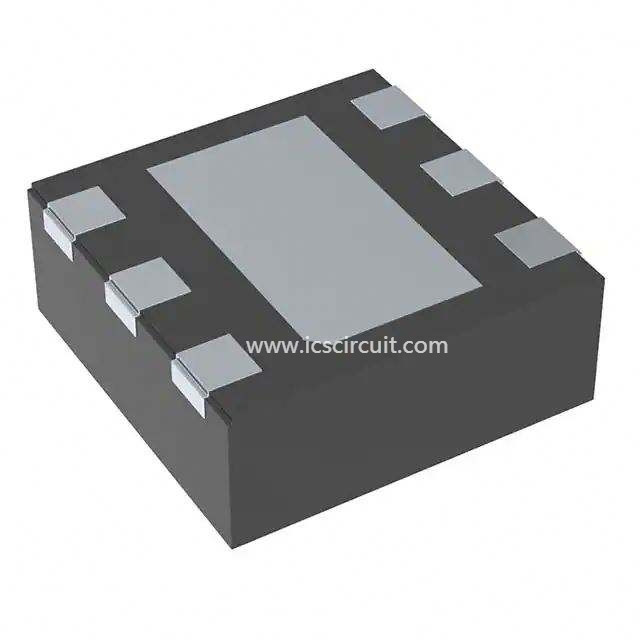

Ограничиваться TI IC интегральной схемаы обломока TPS2552DRVT-1 150w регулируемый настоящий

Особенности для TPS2552-1

• До течения максимальной нагрузки 1.5-A
• Точность Настоящ-предела ±6% на 1,7 a (типичном)
• Соотвествует USB Настоящ-ограничиваясь
• Назад совместимый с TPS2550 и TPS2551
• Регулируемый настоящий предел: 75 мам к 1700 мам (типичных)
• Версии Постоянн-настоящих (TPS255x) и защелки- (TPS255x-1)
• Быстрый ответ перегрузок по току - 2 µs (типичного)
• на стороне высокого давления MOSFET 85-mΩ (пакет DBV)
• Обратное предохранение от напряжения тока вход-выхода
• Рабочий диапазон: 2,5 v до 6,5 v
• Встроенное мягкое начало
• предохранение от 15-kV ESD согласно с IEC 61000-4-2 (с внешней емкостью)
• UL перечислил – но. E169910 файла и NEMKO IEC60950-1-am1 ed2.0

Описание для TPS2552-1

Переключатели распределения силы TPS255x и TPS255x-1 запланированы для применений где ограничиваться течения точности необходим или столкнуты тяжелые емкостные нагрузки и короткие замыкания и обеспечить до 1,5 a из течения постоянно действующей нагрузки. Эти приборы предлагают programmable порог настоящ-предела между 75 мамами и 1,7 a (типичным) через внешний резистор. точности Настоящ-предела как плотной как ±6% можно достигнуть на более высоких установках настоящ-предела. Проконтролированы подъем переключателя мощности и времена падения уменьшить скачки тока во время turnon и выключения.

Приборы TPS255x ограничивают настоящее выхода к безопасному уровню путем использование постоянн-настоящего режима когда нагрузка выхода превышает порог настоящ-предела. Приборы TPS255x-1 обеспечивают функциональность автомата защити цепи путем запирать на задвижку с переключателя мощности во время ситуаций перегрузок по току или обратного напряжения. Внутренний компаратор обратного напряжения выводит переключатель мощности из строя когда напряжение тока выхода управляемые высокие чем входной сигнал для защиты приборов на стороне входного сигнала переключателя. Выход НЕДОСТАТКА утверждает низкий уровень во время условий перегрузок по току и обратного напряжения.
