Автомобильный мини оригинал TI TPS560200QDGKRQ1 IC C4B H2 водителя СИД

Особенности для TPS560200-Q1

• AEC-Q100 квалифицировало для автомобильных применений
  • Диапазон температур: Ранг 1 -40°C к 125°C
  • HBM ESDClassification: H2
  • Классификация CDM ESD: C4B
• Интегрированное монолитовое 0.95-Ω на стороне высокого давления и MOSFETs Низко-стороны 0.33-Ω
• течение длительной мощности 500-mA
• Ряд напряжения тока выхода: 0,8 v до 6,5 v
• ссылка напряжения тока 0.8-V с точностью ±1.3% над температурой
• Эко--mode™ Автоматическ-скипа предварительное для высокой эффективности на легких нагрузках
• Режим D-CAP2™ включает быстрые переходные ответы
• Отсутствие внешней нужной компенсации
• переключая частота 600-kHz
• внутреннее мягкое начало 2-ms
• Безопасный запуск в Prebiased VOUT
• Термальное выключение
• – 40°C к работая диапазону температур соединения 125°C

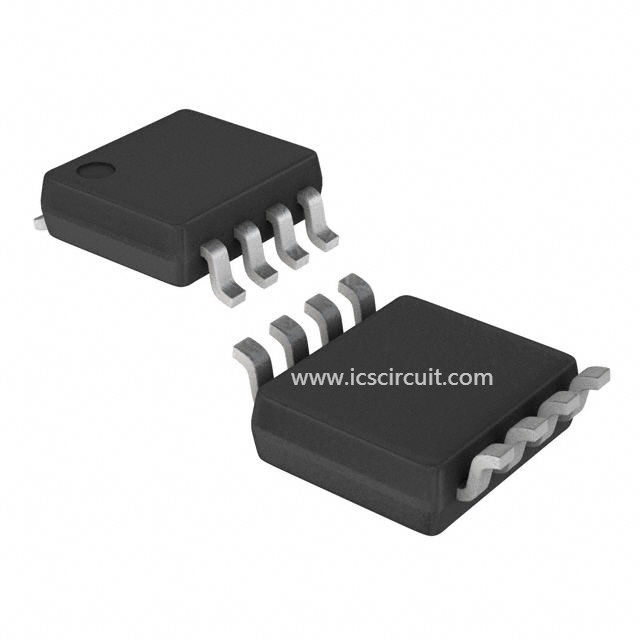

• Доступный в 8 пакете штыря MSOP

Описание для TPS560200-Q1

TPS560200-Q1 17-V, 500-mA, низко-Iq, конвертер самца оленя режима adaptiveon-времени D-CAP2 одновременный монолитовый с интегрированными MOSFETs в пакете easy-to-use8-pin MSOP.

TPS560200-Q1 позволяет дизайнерам системы завершить регуляторы автобуса силы конц-оборудования suiteof различные с рентабельным, низким компонентным отсчетом и lowstandby настоящим решением. Петля основного управляющего воздействия для прибора использует thatprovides управлением режима D-CAP2 быстрый переходный ответ без внешних компонентов компенсации. Приспособительное на-timecontrol переходе поддержек безшовном между режимом PWM на более высоких условиях нагрузки и деятельностью advancedEco-режима на легких нагрузках.

TPS560200-Q1 также имеет thatenables собственнические цепи прибор, который нужно принять к обоим низким соответствующим конденсаторам выхода сопротивления серии (ESR), suchas POSCAP или SP-CAP, и ультра-низким керамическим конденсаторам ESR. Прибор работает от 4.5-V к входному сигналу 17-VVIN. Напряжение тока выхода можно запрограммировать между 0,8 v и 6,5 V. Прибор также отличает afixed временем мягк-начала 2 госпож. Прибор доступен в 8 пакете штыря MSOP.
