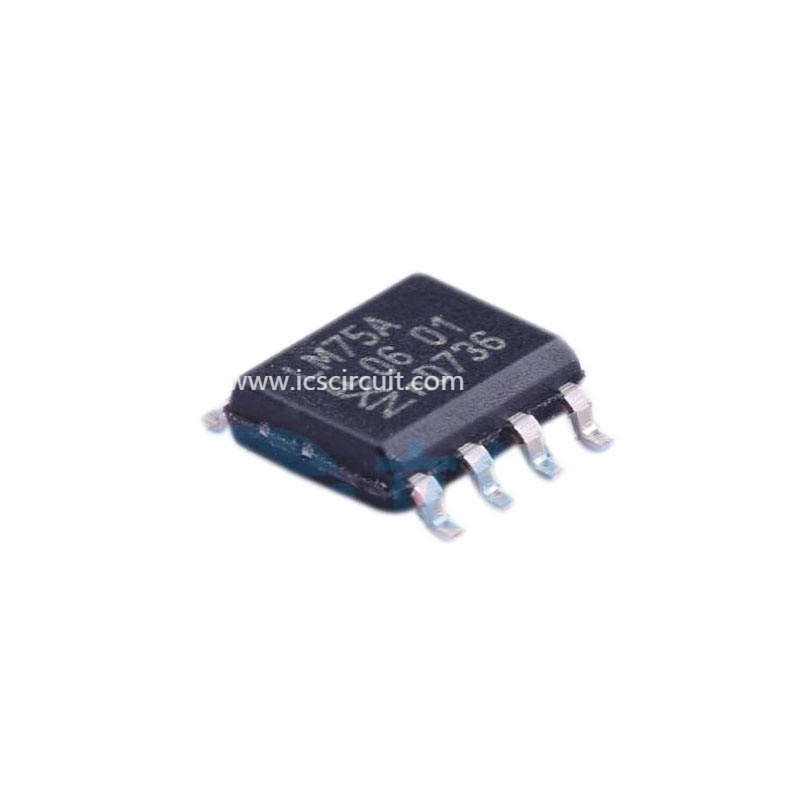

LM75AD - ПОЛУПРОВОДНИКИ - ДАТЧИК ТЕМПЕРАТУРЫ ЦИФРОВ И ТЕРМАЛЬНЫЙ СТОРОЖЕВОЙ ПЕС
| Высокий свет: |
приведенная силой цепь водителя,автономный привел водителя ic |
||
|---|---|---|---|
Быстрая деталь:
Датчик температуры цифров и термальный сторожевой пес
Описание:
LM75A температур-к-цифровой конвертер используя на-обломок
датчик температуры и Сигм-перепад диапазон-зазора -к-D преобразованию
метод. Прибор также термальный обеспечивать детектора
выход обнаружения сверх-temp. LM75A содержит несколько данных
регистры: Регистр конфигурации (Conf) для того чтобы хранить установки прибора
как режим деятельности прибора, режим деятельности операционной системы, полярность операционной системы
и операционная система ошибается очередь как описано в функциональном описании
раздел; регистр температуры (Temp) для того чтобы хранить цифровой temp
чтение, и регистры точки отсчета (Tos & Thyst) для того чтобы хранить programmable
пределы выключения и гистерезиса overtemp, которые можно связывать
регулятором через двухпрободный серийный интерфейс I2C-bus. Прибор
также включает выход открыт-стока (операционную систему) который будет активным
когда температура превышает запрограммированные пределы. Там
3 дискретных штыря адреса логики так, что 8 приборов смогут быть
соединенный на таком же автобусе без конфликта адреса.
LM75A можно установить для различных условий деятельности. Оно
смогите быть установленный в нормальном режиме периодически контролировать окружающее
температура, или в режиме выключения для того чтобы уменьшить расход энергии.
Выход операционной системы работает в или 2 дискретных режимов: операционная система
режим компаратора и прерывание операционной системы режим. Свое активизированное состояние может быть
выбранный как или МАКСИМУМ или НИЗКИЙ УРОВЕНЬ. Очередь недостатка которая определяет
количество последовательных недостатков активировать выход операционной системы
programmable так же, как предел точки отсчета.
Регистр температуры всегда хранит 11 комплект бита 2's
данные давая разрешение температуры 0,125 °C. Это высокое
разрешение температуры особенно полезно в применениях
измерять точно термальные смещение или беглеца.
Прибор приведен-вверх в действие в режиме нормального функционирования с операционной системой внутри
режим компаратора, порог температуры °C 80 и гистерезис
°C 75, так, что его можно использовать как отдельно стоящий термостат с теми
poin предопределенной температуры установленное
Применения:
• замена Pin-для-штыря для индустриального стандарта LM75 и предложений
улучшенное разрешение температуры 0,125 °C и спецификация
одиночная часть над рядом электропитания от 2,8 v до 5,5 V.
• Небольшие 8 типов пакета штыря: SO8 и TSSOP8
• Интерфейс I2C-bus с до 8 приборами на таком же автобусе
• Ряд электропитания от 2,8 v к 5,5 v
• Температурная амплитуда от – °C 55 к °C +125
• 11 сдержали ADC который предлагает разрешение температуры 0,125 °C
• Точность температуры:
°C ±2 от – °C 25 к °C +100
°C ±3 от – °C 55 к °C +125
• Programmable точки отсчета порога и гистерезиса температуры
• Течение поставки 3,5 мам в режиме выключения для силы
консервация
• Отдельно стоящая деятельность как термостат на включении питания.
• Предохранение от ESD превышает 2000 v HBM в JESD22-A114,
200 v MM в JESD22-A115 и 1000 v CDM в JESD22-C101
• Испытывать захвата сделан к JESDEC стандартному JESD78 которое
