LM4050AIM3-2.5 - TEXAS INSTRUMENTS - ССЫЛКА НАПРЯЖЕНИЯ ТОКА ШУНТА MICROPOWER ТОЧНОСТИ
| Высокий свет: | приведенная силой цепь водителя,водитель приведенный ic матрицы | ||
|---|---|---|---|
Быстрая деталь:
Ссылка напряжения тока шунта Micropower точности
Описание:
Идеал для применений космоса критических, ссылка напряжения тока точности LM4050 доступен в подводн-миниатюрном (3 mm x1.3 mm) пакете поверхност-держателя SOT-23. Дизайн LM4050 исключает потребность для внешнего стабилизируя конденсатора пока обеспечивающ стабильность с любой емкостной нагрузкой, таким образом делающ LM4050 легким использовать. Продвиньте уменьшение усилия дизайна наличие нескольких фиксированных обратных пробивных напряжений: 2.048V, 2.500V, 4.096V, 5.000V, 8.192V, и 10.000V. Минимальный рабочий ток увеличивает от µA 60 для LM4050-2.0 к µA 100 для LM4050-10.0. Все версии имеют максимальный рабочий ток 15 мам.
LM4050 использует взрыватель и zener-убивает обратную отделку пробивного напряжения во время вида вафли для обеспечения что основные части имеют точность лучше чем ±0.1% (ранг) на 25˚C.
Коррекция погнутости смещения температуры ссылки Bandgap и низкий динамический импеданс обеспечить стабилизированную обратную точность пробивного напряжения над широким диапазоном рабочих температур и течений.
Все ранги и варианты напряжения тока LM4050 доступны как в промышленном диапазоне температур (−40˚C и +85˚C), так и в выдвинутом диапазоне температур (−40˚C и +125˚C).
Применения:
пакеты n небольшие: SOT-23
конденсатор выхода n никакой не требовал
n допускает емкостные нагрузки
n зафиксировал обратные пробивные напряжения 2.048V, 2.500V,
4.096V, 5.000V, 8.192V, и 10.000V
Спецификации:
| Схемы данных | LM4050 |

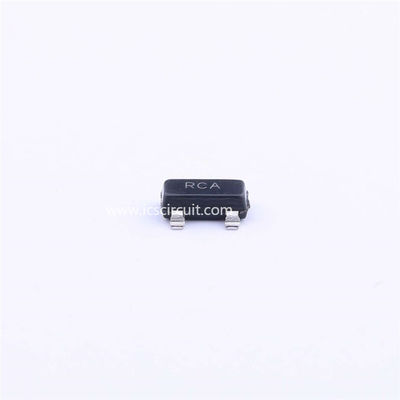

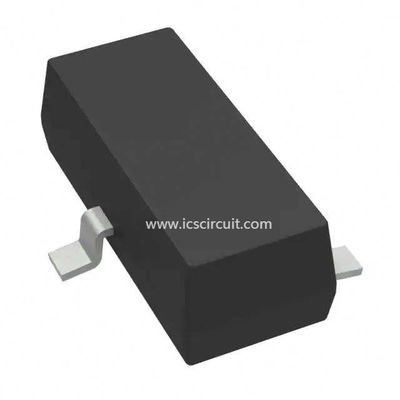

| Фото продукта | SOT-23 |
| Модули тренировки продукта | Выбирать ссылки напряжения тока |
| Дизайн/спецификация PCN | Скрепление 14/May/2013 провода Cu |
| Стандартный пакет | 1 |
| Категория | Интегральные схемаы (ICs) |
| Семья | PMIC - Ссылка напряжения тока |
| Серия | - |
| Упаковка | Раскроенная лента (CT) |
| Тип ссылки | Шунт, точность |
| Напряжение тока - выход | 2.5V |
| Допуск | ±0.1% |
| Коэффициент температуры | 50ppm/°C |
| Напряжение тока - входной сигнал | - |
| Количество каналов | 1 |
| Настоящий - катод | 60µA |
| Настоящий - спокойный | - |
| Текущий объем производства | 15mA |
| Рабочая температура | -40°C | 85°C |
| Устанавливать тип | Поверхностный держатель |
| Пакет/случай | TO-236-3, SC-59, SOT-23-3 |
| Пакет прибора поставщика | SOT-23-3 |
| Другие имена | LM4050AIM3-2.5CT |
