TPS2068DGNR - TEXAS INSTRUMENTS - CURRENT-LIMITED, ПЕРЕКЛЮЧАТЕЛИ РАСПРЕДЕЛЕНИЯ СИЛЫ
| Высокий свет: |
приведенная силой цепь водителя,водитель приведенный ic матрицы |
||
|---|---|---|---|
Быстрая деталь:
CURRENT-LIMITED, ПЕРЕКЛЮЧАТЕЛИ РАСПРЕДЕЛЕНИЯ СИЛЫ
Описание:
Переключатели распределения силы TPS206x запланированы для применений где тяжелые емкостные нагрузки и короткие замыкания правоподобны быть столкнутым. Этот прибор включает 70 переключателей мощности MOSFET N-канала mΩ для систем распределения силы которые требуют одиночных или двойных переключателей мощности в одиночном пакете. Каждый переключатель проконтролирован логикой включает входной сигнал. Привод ворот обеспечен насосом внутренней обязанности конструированным для того чтобы контролировать времена восхода переключателя мощности и времена падения уменьшить скачки тока во время переключения. Насос обязанности не требует никаких внешних компонентов и позволяет деятельности от поставок как низких как 2,7 V.
Когда нагрузка выхода превышает порог настоящ-предела или краткость присутствует, прибор ограничивает течение выхода к безопасному уровню путем переключать в постоянн-настоящий режим, вытягивая низкий уровень выхода логики перегрузок по току (OCx).
Когда непрерывные большие перегрузки и короткие замыкания увеличат диссипацию силы в переключателе, причиняя температуру соединения поднять, цепь теплозащиты отключила переключатель для предотвращения повреждения. Спасение от термального выключения автоматическое как только прибор охлаждал достаточно. Внутренние сети обеспечивают что переключатель остается до тех пор пока действительный ввод напряжения не будет присутствовать. Настоящий предел A. типично 2,1.
Применения:
• MOSFET 70 mΩ на стороне высокого давления
• непрерывно протекающий ток 1.5-A
• Предохранение от восходящего потока теплого воздуха и короткого замыкания
• Точный настоящий предел (1,6 минута, 2,6 a максимальные)
• Рабочий диапазон: 2,7 v до 5,5 v
• 0,6 госпожи типичное время восхода
• Замыкание недонапряжения
• Отчет о недостатка Deglitched (OC)
• Отсутствие небольшого затруднения OC во время силы вверх
• максимальное течение резервной поставки 1-µA
• Обратный настоящий преграждать
• Диапазон температур TPS2060/64: 0°C к 70°C
• Диапазон температур TPS2068/69: - 40°C к 85°C
• Предохранение от ESD
• UL перечислил – но. E169910 файла
Спецификации:
| Схемы данных | TPS2060/4/8/9 |

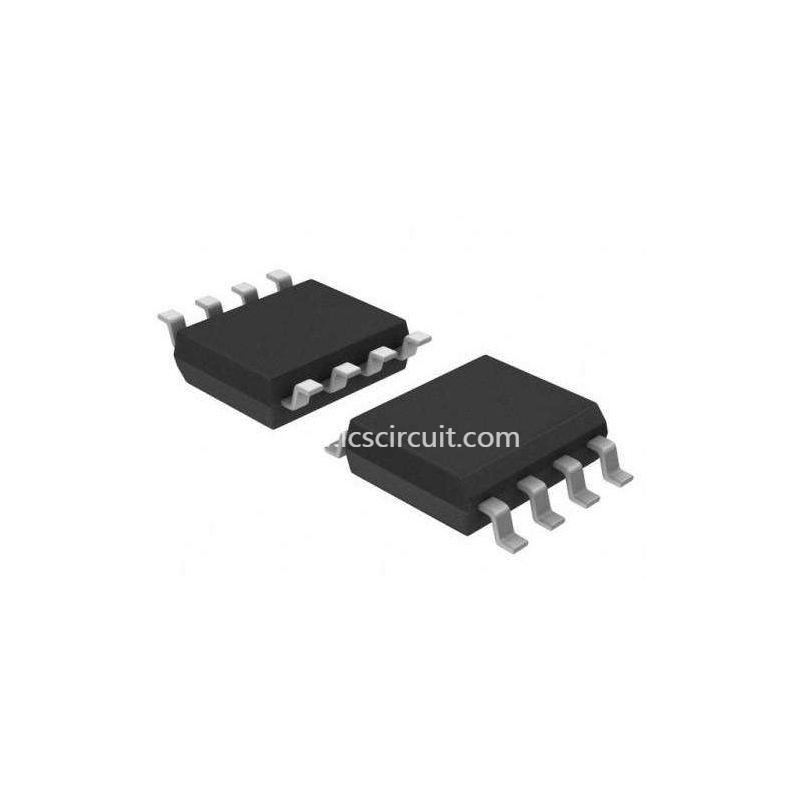

| Фото продукта | Пакет пусковой площадки 8-MSOP Exp |
| Стандартный пакет | 2 500 |
| Категория | Интегральные схемаы (ICs) |
| Семья | PMIC - Переключатели распределения силы |
| Серия | - |
| Упаковка | Лента & вьюрок (TR) |
| Тип | Высокий бортовой переключатель |
| Количество выходов | 1 |
| Rds (дальше) | mOhm 115 |
| Внутренние переключатели | Да |
| Настоящий предел | 2.1A |
| Напряжение тока - входной сигнал | 2,7 V | 5,5 V |
| Рабочая температура | -40°C | 85°C |
| Устанавливать тип | Поверхностный держатель |
| Пакет/случай | 8-TSSOP, 8-MSOP (0,118", ширина 3.00mm) подвергло пусковая площадка действию |
| Пакет прибора поставщика | 8-MSOP-PowerPad |
| Для пользы с | TPS2068EVM-292-ND - TPS2068EVM-292 |
