интегральная схемаа IC двухполярная E-L6219DS013TR водителя Stepper мотора 750ma

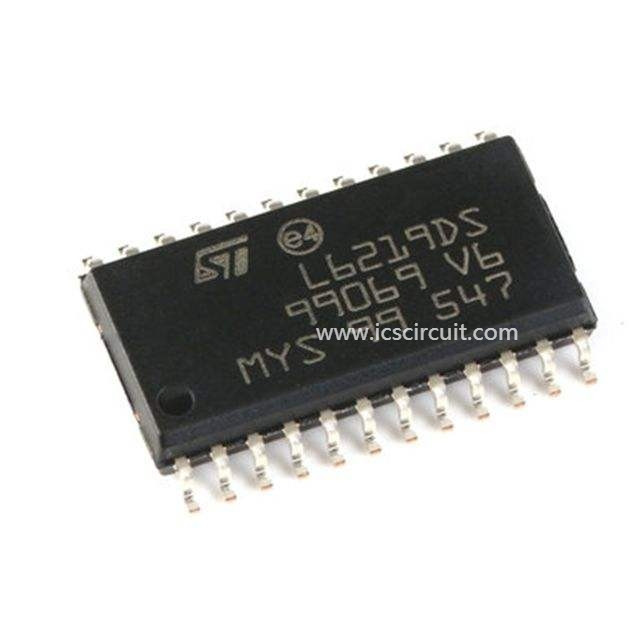

Обломок IC водителя мотора L6219DS013TR stepper двухполярный в пакете SOIC24

Особенности
Способный для того чтобы управлять обеими замотками двухполярного stepper мотора
Течение выхода до 750 мам каждая замотка
Широкий ряд напряжения тока: 10 v до 46 v
Полу-шаг, полно-шаг и microstepping режим
Встроенные диоды защиты
Внутреннее регулирование по току PWM
Низкое напряжение тока сатурации выхода
Конструированный для unstabilized подачи напряжения мотора
Внутреннее термальное выключение

Описание
L6219 двухполярными монолитовыми интегральными схемаами запланированными контролировать и управлять оба обматывать двухполярного stepper мотора или двухнаправленно контролирует 2 мотора DC. L6219 с немного внешних компонентов формируют полный контроль и возбуждающий контур для LS-TTL или контролируемой микропроцессором системы stepper мотора. Этап силы двойной полный мост способный на терпеть 46V и включать 4 диода для настоящей рециркуляции.
Обеспечены, что избегает перекрестное предохранение от кондукции одновременной перекрестной кондукции во время переключать настоящее направление. Внутренняя ИМП ульс-ширин-модуляция (PWM) контролирует течение выхода до 750 мам с пиковым запуском настоящим до 1 широкого диапазона A. регулирования по току от 750 мам (каждого моста) позволена посредством 2 входных сигналов логики и ссылки внешнего напряжения. Входной сигнал участка к каждому мосту определяет направление нагрузки настоящее. Сети теплозащиты выводят выходы из строя если температура обломока превышает безопасные работая пределы.

Изготовитель	STMicroelectronics
Серия	-

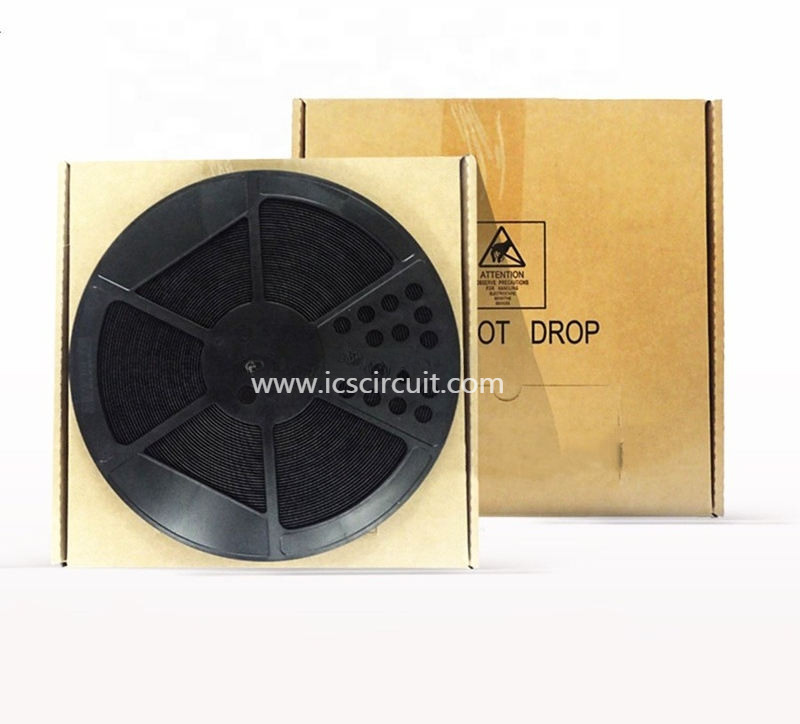

Упаковка	Лента & вьюрок (TR)
Состояние части	Активный
Тип мотора - Stepper	Двухполярный
Тип мотора - AC, DC	Почищенный щеткой DC
Функция	Водитель - полностью этап интегрированных, контроля и силы
Выходная конфигурация	Половинный мост (4)
Интерфейс	Параллельный
Технология	-
Разрешение шага	1, 1/2
Применения	Общее назначение
Текущий объем производства	750mA
Напряжение тока - поставка	4,75 V | 5,25 V
Напряжение тока - нагрузка	10 V | 46 V
Рабочая температура	-20°C | 150°C (TJ)
Устанавливать тип	Поверхностный держатель
Пакет/случай	24-SOIC (0,295", ширина 7.50mm)
Пакет прибора поставщика	24-SO
