ПОЛУПРОВОДНИК MIC5016BWM MICREL - НЕДОРОГОЙ ДВОЙНОЙ ВОДИТЕЛЬ ВЫСОКО- ИЛИ LOW-SIDE MOSFET
| Напряжение тока - поставка: | 2,75 V | 30 V | Рабочая температура: | -40°C | 85°C |
|---|---|---|---|
| Устанавливать тип: | Поверхностный держатель | Пакет прибора поставщика: | 16-SOIC |
| Конфигурация: | Повсюду бортовой, независимый | Время задержки: | 2.5ms |
| Высокий свет: |
приведенная силой цепь водителя,автономный водитель приведенный ic |
||
Полупроводник MIC5016BWM Micrel - недорогой двойной водитель высоко- или Низко-стороны MOSFET
Быстрая деталь:
Недорогой двойной водитель высоко- или Низко-стороны MOSFET
Описание:
Двойные водители MOSFET MIC5016 и MIC5017 конструированы для селекторного управления N-канала, повышени-режима, MOSFETs силы используемых как переключатели на стороне высокого давления или низко-стороны. MIC5016/7 может вытерпеть выход на-государства неопределенно.
MIC5016/7 работает от 2.75V к поставке 30V. В конфигурациях highside, водитель может контролировать MOSFETs которые переключают нагрузки до 30V. В конфигурациях низко-стороны, с отдельными поставками, максимум переключил напряжение тока ограничен только MOSFET.
MIC5016/7 имеет 2 входного сигнала управлением TTL совместимых. MIC5016 noninverting пока MIC5017 переворачивает.
MIC5016/7 отличает насосами внутренней обязанности которые могут вытерпеть напряжения тока ворот более большие чем доступная подача напряжения. Водитель способен на поворачивать на на уровне логик MOSFETs от поставки 2.75V или стандартные MOSFETs от поставки 5V. напряжения тока выхода Ворот-к-источника внутренне ограничены к приблизительно 15V.
MIC5016/7 защищено против автомобильного сброса нагрузки, обращенной батареи, и шипов индуктивной нагрузки – 20V. Особенность выключения перенапряжения водителя поворачивает внешние MOSFETs на приблизительно 35V для защиты нагрузки против отклонений электропитания.
MIC5016 улучшенная замена штыр-для-штыря совместимая в много применений MIC5012. MIC5016/7 доступно в пластиковом ПОГРУЖЕНИИ 14 штырей и 16 pacakges штыря SOIC.
Применения:
• 2.75V к деятельности 30V
• максимальное течение поставки 100µA (поставка 5V)
• типичное течение -государства 15µA
• Насос внутренней обязанности
• Входной сигнал TTL совместимый
• Выдерживает 60V переходное (сброс нагрузки)
• Обратная батарея защищенная к – 20V
• Индуктивный шип защищенный к – 20V
• Выключение перенапряжения на 35V
• Внутреннее предохранение от ворот 15V
• Минимальные внешние части
• Работает в конфигурациях на стороне высокого давления или низко-стороны
• тяга- входного сигнала контроля 1µA
• Переворачивая и noninverting версии
Спецификации:
| Схемы данных | MIC5016, MIC5017 |

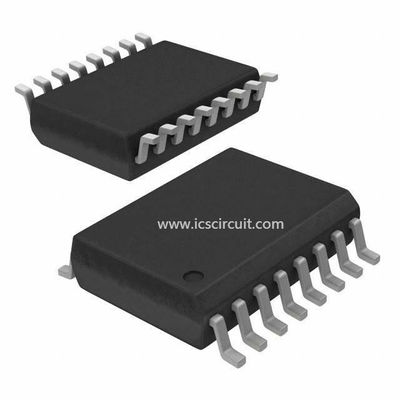

| Фото продукта | 16 SOIC |
| Стандартный пакет | 47 |
| Категория | Интегральные схемаы (ICs) |
| Семья | PMIC - MOSFET, водители моста - внешний переключатель |
| Серия | - |
| Упаковка | Трубка |
| Конфигурация | Повсюду бортовой, независимый |
| Тип входного сигнала | Не-переворачивать |
| Время задержки | 2.5ms |
| Настоящий - пик | - |
| Количество конфигураций | 1 |
| Количество выходов | 2 |
| Высокое бортовое напряжение тока - Макс (бутстрэп) | - |
| Напряжение тока - поставка | 2,75 V | 30 V |
| Рабочая температура | -40°C | 85°C |
| Устанавливать тип | Поверхностный держатель |
| Пакет/случай | 16-SOIC (0,295", ширина 7.50mm) |
| Пакет прибора поставщика | 16-SOIC |
