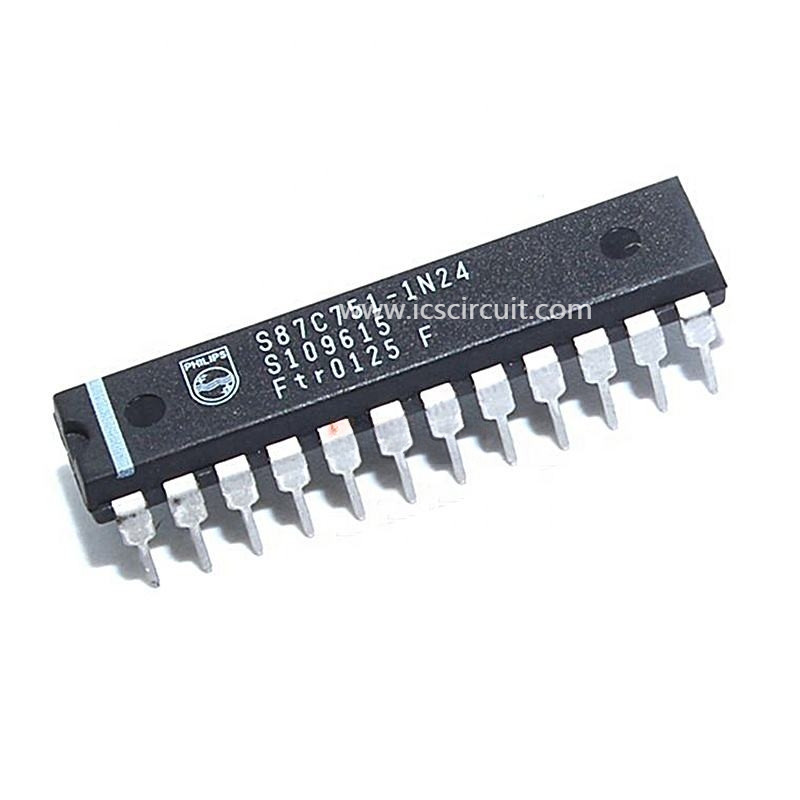

бит 2K блока I2C S87C751 80C51 8 микроконтроллера 12MHz MCU/64 OTP/ROM

Быстрая деталь:

8-разрядная семья 2K/64 OTP/ROM микроконтроллера 80C51, I2C, низкий отсчет штыря

Описание:

83C751/87C751 предлагает преимущества архитектуры 80C51 в небольшом пакете и по низким ценам.

Микроконтроллер 8XC751 изготовлен с технологией CMOS высокой плотности. эпитаксиальный субстрат уменьшает чувствительность захвата CMOS.

8XC751 содержит 2k ROM × 8 (83C751) EPROM (87C751), a

64 RAM × 8, 19 линий I/O, шестнадцатиразрядного счетчик автоматическ-перезарядки/таймер, 5-источник, структура прерывания фиксированн-приоритета ровная, двухнаправленный интер-интегрированный интерфейс шины цепи (I2C) серийный, и генератор на-обломока.

Бортовой интер-интегрированный интерфейс шины цепи (I2C) позволяет

8XC751, который нужно привестись в действие как мастерский или невольничий прибор на сети небольшой зоны I2C. Эта возможность облегчает расширение I/O и RAM, доступ к EEPROM, связь процессор-к-процессора, и эффективный интерфейс к большому разнообразию преданных peripherals I2C.

Применения:

• 80C51 основало архитектуру

• Интер-интегрированный интерфейс шины цепи (I2C) серийный

• Размеры небольшого пакета

– 24 ПОГРУЖЕНИЯ штыря (ПОГРУЖЕНИЕ 300 mil «тощее ")

– 24 штыря сжать небольшой пакет плана

– 28 штырь PLCC

• 87C751 доступное в бывших programmable пластиковых пакетах

• Широкий диапазон изменения частот генератора

• Потребление низкой мощности:

– Нормальное функционирование: чем 11mA @ 5V, 12MHz

– Бесполезный режим

– Режим силы-вниз

• 2k ROM × 8 (83C751)

2k × 8 EPROM (87C751)

• 64 RAM × 8

• шестнадцатиразрядные автоматические reloadable счетчик/таймер

• Таймер фиксированного курса

• Булевский процессор

• CMOS и TTL совместимые

• Хорошо одетое для замены логики, потребителя и промышленных применений

• Выходы привода СИД

Спецификации:
