Инспектор C.P.U. IC флэш-памяти X5043PZ SPI с 4k Spi Eeprom

ОБЛОМОК X5043PZ IC ФЛЭШ-ПАМЯТИ - INTERSIL КОРПОРАЦИЯ - ИНСПЕКТОР C.P.U. С 4K SPI EEPROM

Быстрая деталь:

Инспектор C.P.U. с 4K SPI EEPROM


Описание:

Эти приборы совмещают 4 популярных функции, управление возврата включения питания, таймер сторожевого пса, наблюдение подачи напряжения, и замка блока для защиты серийной памяти EEPROM в одном пакете. Эта комбинация понижает стоимость системы, уменьшает требования к космоса доски, и надежность повышений.
Придавать силу к прибору активирует цепь возврата включения питания которая держит RESET/RESET активный на период времени. Это позволяет электропитанию и генератору стабилизировать прежде чем процессор исполняет код.
Таймер сторожевого пса обеспечивает независимый механизм защиты для микроконтроллеров. Когда микроконтроллер не сумеет перезагрузить таймер в пределах дискретного интервала времени вне, прибор активирует сигнал RESET/RESET. Потребитель выбирает интервал от 3 заданных значений. Как только выбранный, интервал не изменяет, даже после задействовать силу.
Сети обнаружения низкого уровня VCC прибора защищают систему потребителя от условий низшего напряжения, возвращая систему в исходное положение когда падения VCC под минимальным пунктом отключения VCC.
RESET/RESET не утвержено до VCC возвращает в свойственный оперативный уровень и стабилизирует. 4 индустриальный стандарт VTRIPthresholds доступен, однако, цепи Intersil уникальные позволяют порогу быть перепрограммированным для того чтобы соотвествовать изготовленные на заказ или настроить порогу для применений требуя более высокой точности.
Часть памяти прибора сериал CMOS
Массив EEPROM с предохранением от замка блока Intersil. Массив внутренне организован как 512 x 8. Прибор отличает серийным периферийного протоколом интерфейса (SPI) и программного обеспечения позволяющ деятельности на простом четырехпроводном автобусе.
Прибор использует клетку Write™ Intersil собственническую сразу, обеспечивая минимальную выносливость 100 000 циклов и минимальное удерживание данных 100 лет.


Применения:

• Низко утверждение обнаружения VCC и возврата
- 4 стандартных переустановленных напряжения тока 4.63V порога, 4.38V, 2.93V, 2.63V
- Перепрограммируйте напряжение тока порога низкого уровня VCC переустановленное используя особенную программируя последовательность.
- Сигнал возврата действительный до VCC = 1V
• Дискретное время из таймера сторожевого пса
• Длинное время работы от батарей с потреблением низкой мощности
- <50>
- <10>
• 4Kbits EEPROM-1M пишут выносливость цикла
• Сохраните критические данные с памятью Lock™ блока
- Не защитите 1/4, 1/2, весь или никакой из из массива EEPROM
• Встроенные невольные пишут защиту
- Write включить защелку
- Защитите штырь от записи
• Интерфейс SPI - ход часов 3.3MHz
• Уменьшите программируя время
- страница 16-byte пишет режим
- 5ms пишут время цикла (типичное)
• Доступные пакеты

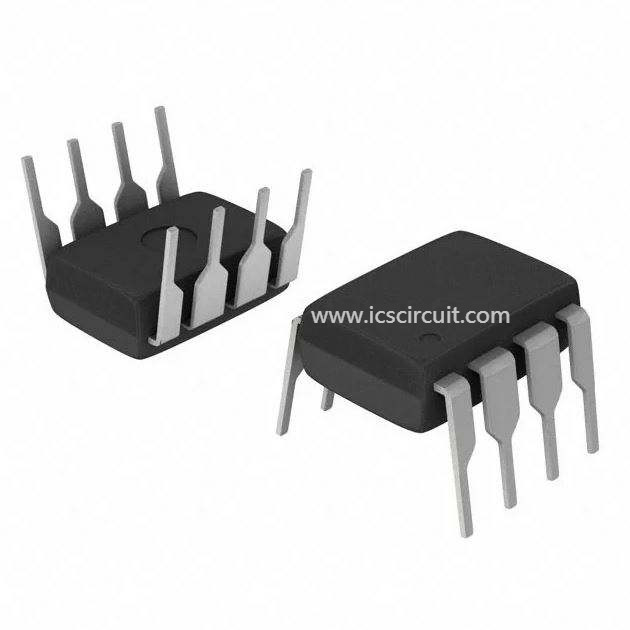

- 8 Ld MSOP, 8 Ld SOIC, 8 Ld PDIP
- 14 Ld TSSOP
• Pb свободная от положительная величина обжигает доступное (RoHS уступчивое)


Спецификации:
