ОБЛОМОК AT25F4096W-10SU-2.7 IC ФЛЭШ-ПАМЯТИ - ATMEL КОРПОРАЦИЯ - ПАМЯТЬ 4M SPI СЕРИЙНАЯ
Быстрая деталь:
ПАМЯТЬ 4M SPI СЕРИЙНАЯ
Описание:
AT25F4096 обеспечивает 4 194 304 бита серийной reprogrammable флэш-памяти организованной как 524 288 слов 8 битов каждое. Прибор оптимизирован для пользы в много промышленных и коммерческие применения где деятельность маломощного и низшего напряжения необходима. AT25F4096 доступно в пакете руководства EIAJ SOIC космос-сбережений 8.
Применения:
• Серийный периферийный интерфейс (SPI) совместимый
• Поддерживает режимы 0 (0,0) и 3 SPI (1,1)
– Схема данных описывает деятельность режима 0
• Ход часов 20 MHz
• Режим страницы режима байта и 256 байт для деятельности программы
• Архитектура участка:
– 8 участков с 64K байтами каждое (4M)
– 256 страниц в участок
• Режим идентификации продукта
• Деятельность низшего напряжения
– 2,7 (VCC = 2.7V к 3.6V)
• Участок пишет защиту
– Защитите 1/8, 1/4, 1/2 или весь массив
• Защитите (WP) Pin от записи и напишите инструкции отключения как для оборудования, так и для защиты данных программного обеспечения
• Само-синхронизированный цикл программы (30 µs/Byte типичных)
• Само-синхронизированный цикл стирания участка (1 второе/участок типичный)
• Одиночный цикл перепрограммируя (стирание и программа) для регистра состояния
• Высокая надежность
– Выносливость: 10 000 напишите циклы типичные
• 8 руководство EIAJ SOIC
Спецификации:
Схемы данных | AT25F4096 |

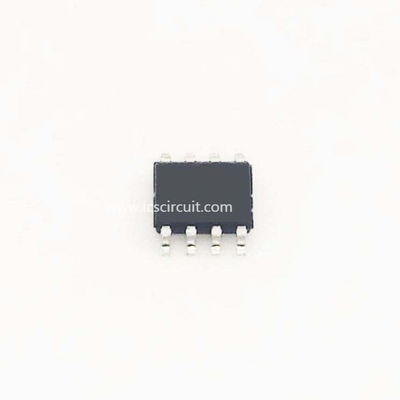

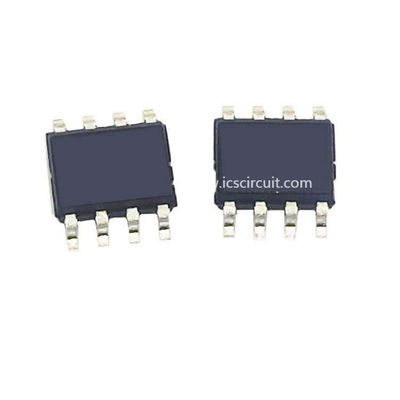

Фото продукта | 8-SOIC |
Стандартный пакет | 94 |
Категория | Интегральные схемаы (ICs) |
Семья | Память |
Серия | - |
Упаковка | Трубка |
Формат - память | ВСПЫШКА |
Тип памяти | ВСПЫШКА |
Размер запоминающего устройства | 4M (512K x 8) |
Скорость | 33MHz |
Интерфейс | Сериал SPI |
Напряжение тока - поставка | 2,7 V | 3,6 V |
Рабочая температура | -40°C | 85°C |
Пакет/случай | 8-SOIC (0,154", ширина 3.90mm) |
Пакет прибора поставщика | 8-SOIC |
Страница каталога | 1090 (PDF CN081) |
